La goupille est l’une de ces pièces de mécanique que l’on utilise sans vraiment y penser, jusqu’au jour où elle manque et où tout se désolidarise. Petit organe d’assemblage en apparence anodin, elle joue pourtant un rôle fondamental dans la fixation, le positionnement et la sécurisation de pièces mécaniques dans des domaines aussi variés que la mécanique automobile, la chaudronnerie, l’agriculture, le bâtiment ou le bricolage domestique. Connaître les différents types de goupilles et leur fonction spécifique, c’est savoir choisir la bonne pièce pour chaque application, et éviter les erreurs d’assemblage qui peuvent coûter cher.
La goupille : définition et rôle général
Une goupille est un élément cylindrique ou conique, plein ou fendu, qui s’insère dans un perçage traversant deux pièces assemblées pour les solidariser, les positionner avec précision ou les empêcher de se désolidariser sous l’effet des vibrations, des chocs ou des contraintes mécaniques.
C’est un organe d’assemblage discret mais essentiel dans la plupart des mécanismes. Un axe qui ne doit pas tourner dans son logement, un levier qui doit être maintenu dans une position précise, une goupille de sécurité qui évite le démontage accidentel d’un organe mobile : autant de situations où la goupille est la solution technique la plus simple, la plus fiable et la plus économique.

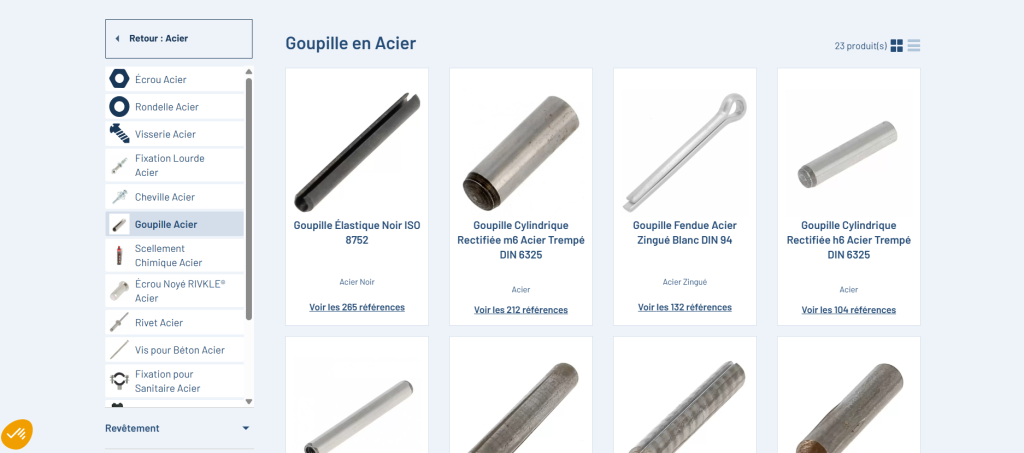

Les goupilles sont classifiées par leur forme, leur mode de fonctionnement et leur matériau. Pour les professionnels et les bricoleurs qui cherchent l’ensemble de cette gamme en un seul endroit, une goupille de qualité en acier est disponible dans de nombreuses dimensions chez Bricovis, spécialiste de la visserie et des éléments de fixation, avec un catalogue très complet couvrant tous les profils standards et normalisés.
Les goupilles cylindriques
C’est la famille la plus répandue et la plus utilisée dans les assemblages mécaniques de précision. La goupille cylindrique est un cylindre plein, droit, dont le diamètre est défini avec une tolérance stricte pour garantir un ajustement précis dans l’alésage correspondant.
La goupille cylindrique lisse
C’est la forme la plus simple. Elle est utilisée pour positionner et centrer deux pièces l’une par rapport à l’autre, en garantissant que leur position relative reste identique à chaque remontage. C’est l’application typique dans la fabrication de moules, de gabarits d’usinage ou de flasques de moteur qui doivent être remontés dans une position exacte après démontage.
La goupille cylindrique lisse est montée avec un léger serrage (ajustement serré ou avec interférence) dans au moins l’un des deux perçages, ce qui la maintient en place sans moyen de fixation supplémentaire. Pour les applications où elle doit pouvoir être démontée, elle est montée avec un jeu dans l’un des deux perçages.
Les matériaux les plus courants sont l’acier traité, l’acier inoxydable pour les environnements humides ou alimentaires, et le laiton pour les applications où les risques d’étincelles doivent être évités.
La goupille cylindrique à gorge
Une variante de la goupille lisse, avec une ou plusieurs gorges annulaires sur son corps qui permettent d’y loger un anneau élastique ou un clip de retenue. Cette conception empêche la goupille de ressortir axialement sous l’effet des vibrations ou des chocs, sans avoir recours à un fraisage supplémentaire dans les pièces assemblées.
Les goupilles coniques
La goupille conique présente une légère conicité sur toute sa longueur (généralement 1:50, soit 2 % de conicité), ce qui lui permet de s’autoserrer dans son logement lorsqu’elle est enfoncée. Cette propriété est particulièrement utile dans les assemblages soumis à des sollicitations dynamiques.
L’avantage principal de la conicité est que la goupille peut être démontée facilement en la frappant depuis le petit bout, et remontée dans le même logement en retrouvant exactement le même positionnement axial. C’est pour cette raison que les goupilles coniques sont très utilisées dans les assemblages qui doivent être démontés régulièrement pour maintenance.
Elles sont également capables de transmettre des efforts de torsion entre deux pièces coaxiales (un moyeu sur un arbre, par exemple), ce que les goupilles cylindriques lisses font moins bien en raison du risque de glissement dans leur logement.
La goupille conique filetée
Une version de la goupille conique dont le petit bout est fileté, ce qui permet d’y visser un écrou borgne ou une rondelle de retenue. Cette conception empêche définitivement tout recul accidentel de la goupille et est utilisée dans les assemblages très sollicités où la sécurité est critique.
Les goupilles fendues
La goupille fendue (ou goupille de sécurité) est la pièce la plus reconnaissable visuellement : un fil métallique plié en deux dont les branches sont insérées dans un perçage traversant puis recourbées pour empêcher le démontage involontaire. Elle ne transmet pas d’efforts mécaniques significatifs ; son rôle est exclusivement de sécurité.
Son application la plus courante est la sécurisation d’un écrou sur un axe fileté : l’écrou est serré jusqu’à aligner ses encoches avec le perçage de l’axe, la goupille est insérée et ses branches sont recourbées en sens contraire. Cette configuration est très utilisée en automobile (fusées d’essieu, rotules), en agriculture (attelages, liaisons de prise de force) et en équipement de travaux publics.
La goupille fendue est une pièce à usage unique dans la majorité des applications : une fois recourbée, elle ne doit pas être remontée telle quelle après démontage. Son remplacement est systématique lors de chaque révision, ce qui explique qu’elle est vendue en conditionnements de plusieurs dizaines ou centaines d’unités.
Bricovis propose ces goupilles fendues dans un large éventail de diamètres et de longueurs, en acier standard ou en acier inoxydable selon les besoins, avec des conditionnements adaptés aussi bien aux professionnels qui en consomment en quantité qu’aux bricoleurs qui en ont besoin ponctuellement.
Les goupilles élastiques (ou goupilles spirales)
C’est l’une des innovations les plus malines dans la famille des goupilles. La goupille élastique est un cylindre creux obtenu à partir d’une bande d’acier enroulée en spirale ou fendue sur toute sa longueur, ce qui lui confère une élasticité radiale.
Le principe de fonctionnement est ingénieux : le diamètre extérieur de la goupille au repos est légèrement supérieur au diamètre du perçage dans lequel elle s’insère. Lors de l’insertion, la goupille se comprime radialement et exerce une force de serrage sur les parois du perçage, se maintenant en place sans aucun autre moyen de fixation.
Ce mode de fonctionnement lui confère plusieurs avantages significatifs par rapport aux goupilles pleines :
- Absorption des vibrations : l’élasticité de la goupille amortit les chocs et les vibrations, ce qui réduit les risques de desserrage dans les applications dynamiques.
- Tolérance aux imprécisions d’alésage : une légère variation du diamètre du perçage est compensée par l’élasticité de la goupille, ce qui simplifie les exigences d’usinage.
- Facilité de montage et de démontage : elle peut être enfoncée à la main ou avec un simple marteau, et démontée avec un chasse-goupille sans détériorer les pièces assemblées.
- Réutilisabilité : contrairement à la goupille fendue, la goupille élastique peut être démontée et remontée plusieurs fois si elle n’est pas déformée.
Les goupilles élastiques fendues (à une seule fente sur toute la longueur) sont les plus courantes. Les goupilles spirales (à plusieurs spires superposées) offrent une résistance mécanique supérieure pour le même diamètre, au prix d’une plus grande rigidité.
Les goupilles de cisaillement
C’est une catégorie à part, dont le rôle est fondamentalement différent de toutes les autres. La goupille de cisaillement n’est pas conçue pour maintenir indéfiniment un assemblage : elle est conçue pour se rompre à une charge précise, protégeant ainsi les organes mécaniques plus coûteux en cas de surcharge.
Le principe est celui du fusible mécanique. Dans un entraînement à la prise de force d’un tracteur, par exemple, une goupille de cisaillement relie l’arbre moteur à la machine entraînée. En cas de blocage brutal de la machine (obstruction dans une fraise rotative, corps étranger dans une faucheuse), la goupille se cisaille avant que la surcharge n’endommage la boîte de vitesses, le cardans ou le moteur.
Le dimensionnement de la goupille de cisaillement est un calcul précis : son diamètre et son matériau sont choisis pour que la rupture survienne à un couple ou une force légèrement supérieurs à la charge nominale de fonctionnement, mais nettement inférieurs à la charge de rupture des organes à protéger. C’est une ingénierie délicate qui ne laisse pas de place à l’approximation.
Ces goupilles sont à usage unique par définition : après rupture, elles sont remplacées par une pièce de même référence. Utiliser une goupille trop résistante comme « dépannage » après une rupture revient à supprimer la protection et expose les organes mécaniques à une destruction coûteuse.
Les goupilles de cheville (ou goupilles d’assemblage)
Moins connues sous ce nom, les goupilles de cheville sont des cylindres de précision utilisés dans la fabrication de structures en bois ou en matériaux composites pour renforcer les assemblages collés. Elles sont insérées perpendiculairement au joint de colle pour résister aux efforts de cisaillement qui tendent à faire glisser les deux pièces l’une contre l’autre.
Dans la lutherie, l’ébénisterie de précision et la fabrication d’instruments de musique, ces goupilles en bois, en acier ou en matériaux composites sont utilisées pour renforcer les assemblages à tenon-mortaise ou les joints aboutés. Leur diamètre, leur matériau et leur espacement sont calculés en fonction des efforts mécaniques à transmettre et de la résistance des pièces assemblées.
Choisir la bonne goupille : les critères essentiels
Face à cette diversité de types et de formes, le choix de la bonne goupille pour une application donnée repose sur quelques critères simples mais incontournables.
La nature de l’effort transmis est le premier critère : un effort de positionnement appelle une goupille cylindrique lisse, un effort de torsion une goupille conique, une sécurisation sans transmission d’effort une goupille fendue, un amortissement des vibrations une goupille élastique.
Le mode de démontage est le deuxième : doit-on pouvoir démonter régulièrement l’assemblage sans outils spéciaux ? La goupille élastique ou la goupille fendue sont alors préférables à la goupille cylindrique serrée.
Le matériau est le troisième critère : acier traité pour la majorité des applications, acier inoxydable en milieu humide ou alimentaire, laiton en environnement explosif, plastique technique pour les applications légères sans contraintes mécaniques importantes.

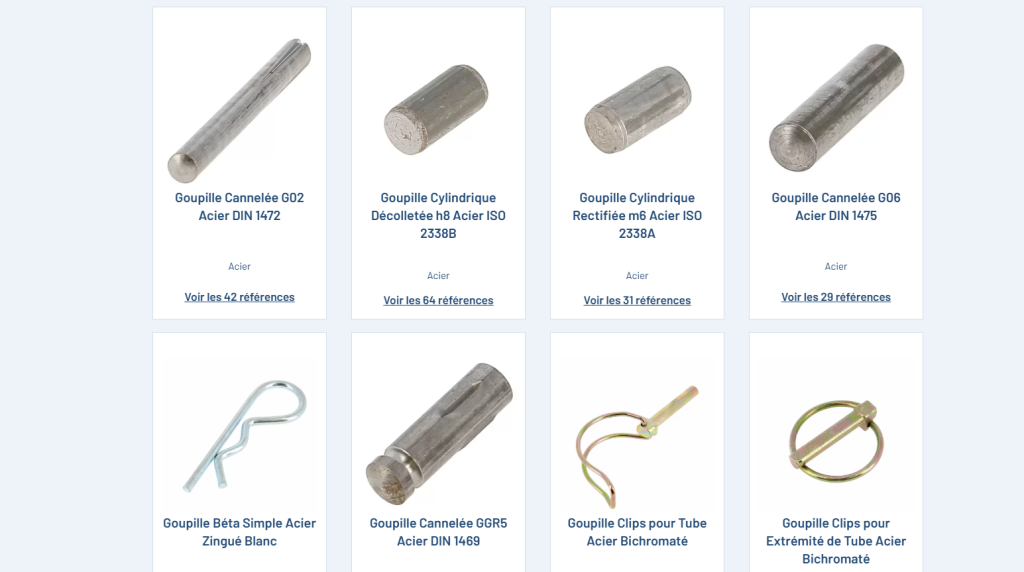

Bricovis couvre l’ensemble de ces besoins avec un catalogue normalisé couvrant les références ISO et DIN les plus courantes, ce qui simplifie la recherche de la pièce exacte par sa norme et ses dimensions plutôt que par une description approximative.
FAQ : les goupilles et leurs applications
Quelle est la différence entre une goupille fendue et une goupille élastique ? La goupille fendue est un fil métallique replié en U, à usage unique, dont les branches sont recourbées après insertion. Son rôle est uniquement de sécuriser un écrou ou une pièce contre le démontage involontaire, sans transmettre d’effort mécanique. La goupille élastique est un cylindre creux fendu qui se maintient par serrage radial dans son alésage. Elle peut transmettre des efforts de cisaillement et être démontée et remontée plusieurs fois.
Peut-on remplacer une goupille conique par une goupille cylindrique ? Pas directement, car leurs modes d’ajustement sont différents. La goupille conique nécessite un alésage conique usiné spécifiquement, alors que la goupille cylindrique s’insère dans un perçage cylindrique standard. En revanche, pour une application de positionnement simple sans effort de torsion important, une goupille cylindrique avec un ajustement serré peut remplacer une goupille conique si l’alésage cylindrique est accepté.
Quelle norme s’applique aux goupilles cylindriques lisses ? Les goupilles cylindriques lisses sont normalisées selon la norme ISO 8734 pour les goupilles de tolérance m6 (ajustement serré) et ISO 8735 pour les goupilles de tolérance h8 (ajustement glissant). Ces normes définissent les diamètres, longueurs, tolérances et matériaux acceptables pour chaque référence.
Comment extraire une goupille cylindrique serrée sans abîmer les pièces ? On utilise un chasse-goupille de diamètre légèrement inférieur à celui de la goupille, frappé avec un marteau. Pour les pièces sensibles, un extracteur de goupille à vis permet une extraction progressive et contrôlée. Si la goupille est fortement corrodée, un lubrifiant pénétrant appliqué plusieurs heures avant l’extraction facilite considérablement l’opération.
Une goupille de cisaillement peut-elle être remplacée par une de diamètre supérieur si on n’a pas la bonne référence ? Non, c’est une erreur dangereuse. La goupille de cisaillement est dimensionnée pour se rompre à une charge précise qui protège les organes mécaniques en aval. Monter une goupille trop résistante supprime cette protection et expose la mécanique à des dommages coûteux. Il faut toujours remplacer par la référence exacte préconisée par le fabricant de la machine.
Les goupilles élastiques peuvent-elles être réutilisées ? Oui, dans la mesure où leur diamètre et leur géométrie n’ont pas été altérés lors du démontage. Une goupille élastique qui a été extraite proprement avec un chasse-goupille adapté peut généralement être remontée dans le même alésage ou dans un alésage similaire. En revanche, une goupille qui a subi une déformation plastique visible (écrasement, torsion, fissure) doit être remplacée.
